Spajkalne kroglice Sn10Pb90: Visoko{2}}temperaturna in visoko{3}}zanesljiva rešitev
Spajkalne kroglice Sn10Pb90, zasnovane za ekstremna okolja, zagotavljajo neprimerljivo toplotno stabilnost in mehansko trdnost za najzahtevnejše elektronske sklope. Ta-zlitina z visoko vsebnostjo svinca je zaupanja vredna izbira tam, kjer standardne spajke ne uspejo.
Pregled izdelka

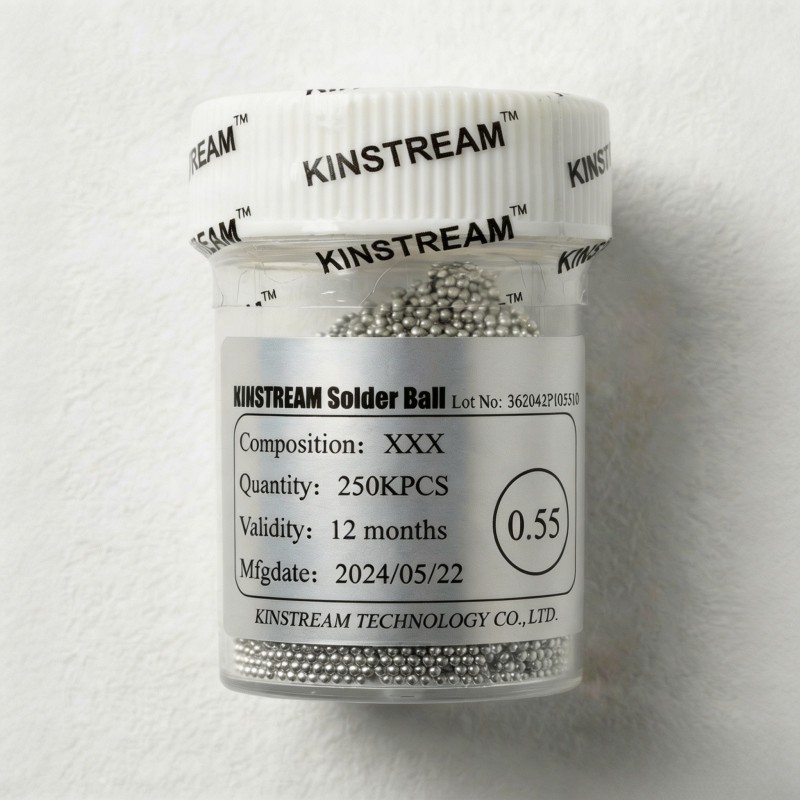

Spajkalne kroglice Sn10Pb90 predstavljajo posebno visoko{2}}temperaturno in visoko{3}}raztopino svinčeve zlitine, sestavljeno iz 90 % svinca (Pb) in 10 % kositra (Sn). Ta edinstvena sestava ima za posledico območje tališča od približno 268 stopinj do 302 stopinj, kar je bistveno višje od običajnih evtektičnih spajk. Izdelane so kot natančne sferične trdne snovi svetlečega srebrnega videza, zasnovane posebej za aplikacije, kjer teža komponent ali ekstremni toplotni pogoji presegajo zmogljivosti standardnih zlitin brez -svinca ali Sn63Pb37.
Njihova primarna funkcija je zagotavljanje robustne, ne{0}}zložljive medsebojne povezave v naprednih tehnologijah pakiranja. V nasprotju s tipičnimi spajkalnimi kroglicami, ki se popolnoma stopijo med reflowom, kroglice Sn10Pb90 ostanejo trdne in delujejo kot strukturni steber za podporo težjih komponent. Zaradi tega so nepogrešljivi za ohišja nizov s keramično kroglično mrežo (CBGA) in druge-komponente nizov, kjer se o zanesljivosti pod toplotnimi in mehanskimi obremenitvami-ne pogovarjamo.
Glavne lastnosti in prednosti
Izjemna zmogljivost Sn10Pb90 izhaja iz njegovih osnovnih lastnosti materiala. Visoka vsebnost svinca zagotavlja vrhunsko odpornost proti toplotni utrujenosti in lezenju, ki sta kritični načini odpovedi v okoljih z velikimi temperaturnimi nihanji, kot so --avtomobilska elektronika pod-pokrovom motorja ali visoko-zmogljivi industrijski sistemi.
Ključne tehnične specifikacije
Visoko{0}}temperaturna celovitost
S tališčem nad 268 stopinj kroglice Sn10Pb10 ohranijo svojo strukturno obliko med standardnimi postopki prelivanja (običajno dosežejo vrh okoli 220-245 stopinj). Ta ne-zložljiva značilnost preprečuje pogrezanje komponent in zagotavlja dosledno višino odmika in zanesljivost spoja.
Vrhunska mehanska trdnost
Zlitina nudi odlično odpornost na vibracije in mehanske udarce. Njegova moč podpira težo velikih, težkih komponent, kot so keramični pokrovi ali razpršilniki toplote, zaradi katerih bi se običajni spajkalni spoji sčasoma zrušili ali odpovedali.
Dokazana dolgoročna-zanesljivost
Desetletja uporabe v vojski, vesolju in visoko{0}}zanesljivem računalništvu so dokazala zmogljivost Sn10Pb90 v težkih pogojih. Je zrel, dobro-razumljen material s predvidljivim vedenjem pod temperaturnim cikličnim stresom.
Primarne aplikacije
Kroglice za spajkanje Sn10Pb90 niso rešitev-splošnega namena, temveč ciljno usmerjen material za posebne scenarije visokega{3}}povpraševanja. Njihovo uporabo narekujejo zahteve aplikacij, ki dajejo prednost dolgoročni-zanesljivosti pred-skladnostjo brez svinca.
Keramične kroglične rešetke (CBGA)
Najpomembnejša aplikacija. Teža keramične podlage in koeficient toplotne razteznosti (CTE) se ne ujemata s tiskanim vezjem, zato je potrebna spajkalna kroglica, ki se ne sesede, kar zagotavlja električno povezavo in mehansko stabilnost.
Avtomobilska in industrijska elektronika
Uporablja se v krmilnih enotah motorja (ECU), napajalnih modulih in senzorjih, ki se nahajajo v bližini virov toplote, kjer lahko delovne temperature rutinsko presežejo 150 stopinj.
Moduli visoke-moči in RF
Bistvenega pomena v paketih za močnostne polprevodnike in naprave RF, kjer sta upravljanje toplote in strukturna celovitost pri prekinitvah napajanja kritična.
