Pregled izdelka

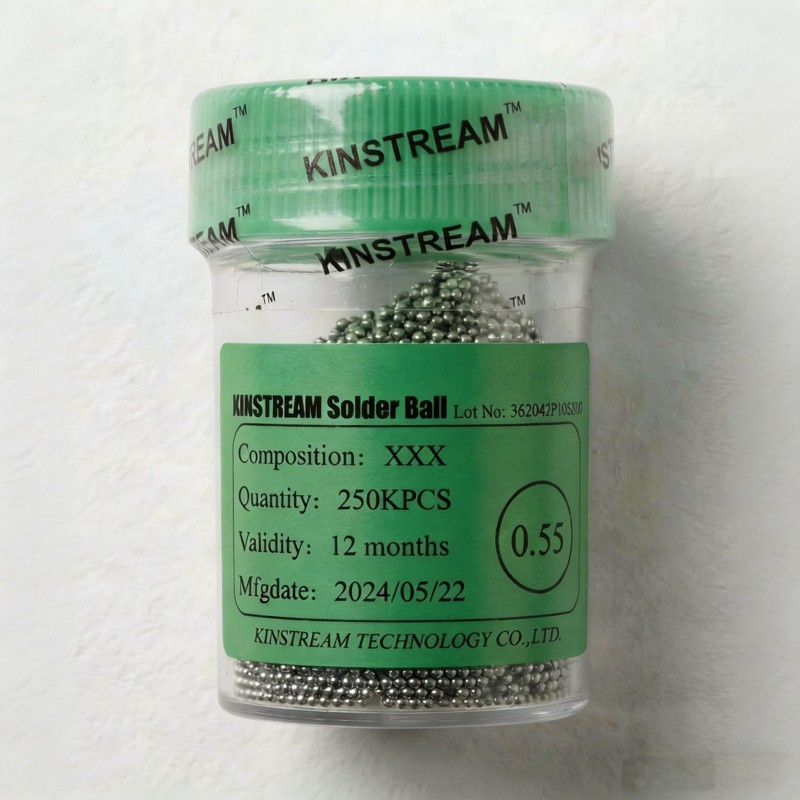

Spajkalne kroglice Sn42Bi58 so evtektična zlitina brez-svinca, sestavljena iz 42 % kositra (Sn) in 58 % bizmuta (Bi). Ta specifična sestava ima za posledico natančno nizko tališče 138 stopinj, zaradi česar je idealna rešitev za aplikacije, kjer je občutljivost komponente ali podlage glavna skrb. Široko se uporabljajo v tehnologijah Ball Grid Array (BGA) in Chip Scale Package (CSP) za ustvarjanje zanesljivih električnih in mehanskih medsebojnih povezav.
Ključne lastnosti in prednosti
Ultra-nizko tališče
Z evtektičnim tališčem 138 stopinj znatno zmanjša toplotno obremenitev med prelivanjem, s čimer ščiti toplo{1}}občutljive LED diode, upogljive PCB-je in druge občutljive komponente pred poškodbami.
Skladno z RoHS in okolju-prijazno
Kot zlitina brez svinca izpolnjuje stroge globalne okoljske predpise, kot je RoHS, kar zagotavlja, da so vaši izdelki varni za ljudi in planet.
Odlična sposobnost spajkanja
Ponuja odlične vlažilne lastnosti, kar ima za posledico polne, sijoče spajkalne spoje z minimalnim spajkanjem ali premostitvijo. Zaradi tega je primeren za-tiskanje z majhnim korakom do 0,3 mm.
Zanesljiva mehanska zmogljivost
Zagotavlja zadostno trdnost spoja za številne aplikacije, s tipično natezno trdnostjo okoli 55 MPa in strižno trdnostjo približno 27,8 kPa.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Sestava zlitine |
Sn 42 %, Bi 58 % |
|
Tališče |
138 stopinj ± 2 stopinji |
|
Gostota |
~8,6 g/cm³ |
|
Velikost delcev (za pasto) |
Na voljo tip 3 (25-45 μm) / tip 4 (20-38 μm) |
|
Priporočena Reflow Peak |
150 stopinj - 160 stopinj |
Idealne aplikacije
Spajkalne kroglice Sn42Bi58 so najprimernejša izbira za sklope, ki ne prenesejo visoko{2}}temperaturnih procesov:
LED sklop
Zaščita občutljivih LED čipov in fleksibilnih vezij med spajkanjem.
Zabavna elektronika
Moduli kamer za mobilne telefone, nosljive naprave in drugi kompaktni PCB-ji.
Temperaturno-občutljive komponente
Senzorji MEMS, določeni plastični konektorji in podlage,-občutljive na toploto.
Korak-Postopki spajkanja
Kjer mora naslednji korak spajkanja potekati pri nižji temperaturi od prvega.
Premisleki in najboljše prakse
Čeprav so odlične za uporabo pri nizkih-temperaturah, je pomembno upoštevati, da so lahko zlitine Sn-Bi, kot je Sn42Bi58, bolj krhke kot zlitine SAC pri višjih-temperaturah. Najbolj primerni so za aplikacije brez znatnih mehanskih udarcev ali termičnih cikličnih obremenitev. Za optimalne rezultate poskrbite za pravilno shranjevanje (priporočeno 5–10 stopinj za spajkalno pasto) in jo uporabite v roku uporabnosti, da ohranite zmogljivost tiskanja.
Zakaj izbrati naše spajkalne kroglice Sn42Bi58?
Dobavljamo -sferične spajkalne krogle Sn42Bi58 visoke čistosti z dosledno sestavo zlitine in nadzorom premera, kar zagotavlja zanesljivo pritrditev krogle in odlično ko-planarnost za vaše pakete BGA in CSP. Naši izdelki podpirajo optimizirane postopke sestavljanja za-proizvodnjo z visokim izkoristkom.
Ste pripravljeni na integracijo nizko-temperaturnega spajkanja?
Izboljšajte svoj postopek sestavljanja za toplotno{0}}občutljive modele. Pišite nam še danes za tehnične liste, vzorce in strokovno podporo za implementacijo Sn42Bi58 v vaš naslednji projekt.
